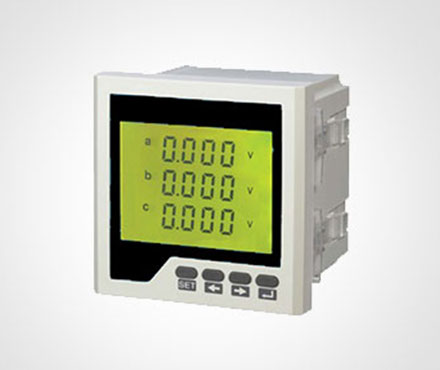

96*96液晶三相數顯電壓表

性能特點

高精度測量三相交流電流

提供數碼管顯示，本地數據查詢

電流變比可編程設置

支持RS-485通訊，Modbus-RTU協議

支持開關量輸入、開關量輸出、模擬量變送輸出

輔助電源：AC/DC 80V~270V、AC220V、AC380V、AC100V

多種外形選擇，滿足不同柜體電氣回路的要求

技術指標

測量精度

電流： 0.5級

信號輸入

接線方式：電流三相四線、三相三線

額定：AC 1A、AC 5A

過負載：1.2倍(持續)，10倍/5秒(瞬時)

功耗：<0.4VA/相

阻抗：<20mΩ

頻率：45~65Hz

輔助電源

工作范圍：AC/DC 80V~270V、AC220V、AC380V、AC100V

功耗：<4VA

功能模塊

通訊接口：1路RS-485通訊，Modbus-RTU協議

波特率：1200~9600bps，默認2400 bps

開關量輸入：支持4路干結點輸入

開關量輸出：支持3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A

變送輸出：支持3路模擬量輸出：0/4~20mA或0~5/10V

環境

工作溫度：-10℃~+55℃

存儲溫度：-25℃~+70℃

相對濕度：≤93%，無腐蝕性氣體場所

海拔：≤2500m

安全

絕緣電阻： >100MΩ

交流耐壓：AC 2KV

電磁兼容性能

靜電放電：4級

電快速瞬變脈沖群：4級

浪涌(沖擊)：4級

外形尺寸

面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；

開孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；
